链条规格及型号

链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

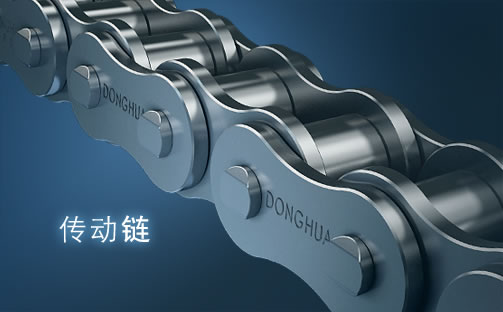

1.1 传动链   主要用于传递动力的链条。
1.2 输送链   主要用于输送物料的链条。
1.3 曳引链   主要用于拉曳和起重的链条。
1.4 专用特种链   主要用于专用机械装置上的、具有特殊功能和结构的链条。
在同类产品中,按组成链条的基本结构,即根据元件形状、同链条啮合的零件和部位,零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。



    1、带有前缀的链号

    (1)RS系列

    直板滚子链 R—Roller S—Straight

    例如:RS40即08A滚子链

    (2)RO系列

    弯板滚子链 R—Roller O—Offset

    例如:R O60即12A弯板链

    (3)RF系列

    直边滚子链 R—Roller F—Fair

    例如:RF80即16A直边滚子链

    (4)SC系列

    齿形链(无声链)S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

    例如:SC3即CL06齿形链,节距为9.525

    (5)C系列

    输送链 C—Conveyor

    例如:C2040即08A双节距输送链

    C2040 SL SL—Small roller 小滚子

    C2060L L—Large roller 大滚子

    CA650 C—Conveyor A—Agriculture,农机输送链小滚子型

    Smali roller type

    大滚子型

    Large roller type

    (6)L系列

    板式链 L—Leaf chain

    例如 AL422即A型板式链,节距12.7,组合2×2 美国链号 1975年取消

    BL546即B型板式链,节距15.875,组合4×6 美国链号

    LH0822即BL422,H—Heavy 重型 ISO链号

    LL1044,L—Light 轻型 ISO链号

    (7)M系列

    公制链条 M—Metric measure

    例如:M20内节内宽为1530mm的滚子链,有7种公制节距。
    (8)W系列
    焊接链 W—Welded

    例如:W78即节距66mm焊接链,WH为窄系列,WD为宽型

    (9)Hy—Vo系列

    高速齿形链 Hy—Heavy duty, Hight Speed

     Vo—Involute

    (10)PIV系列

    齿链式无级变速链

    (11)ST系列

    自动扶梯梯级链ST—Step chain

    例如:131即节距131.33梯级滚子链

    (12)PT系列

    自动人行道输送链 P—Passenger T—Step chain

    (13)MR系列

    可锻铸铁滚子链 M—malleable R—Roller chain
(14)TOP系列

    平顶链,例如:

    TT型,TT635—普通型平顶链,板条宽63.5

    TS型,TS550—带平顶的钢滚子链,板条宽55.0

    TP型,TP762—平顶板为聚醛树脂,基础链为弯板链,板条宽76.2

    TTup型,TTup1143—顶板为聚醛树脂,销轴为不锈钢,板条宽114.3

    TNu型,TNu826—聚醛树酯顶板,板条宽82.6

    (15)Super系列

    特级链,例如:Super80即强度、耐磨、疲劳特别优秀的16A滚子链

    (16)US系列

    超级链 US—Ultra Super

    例如:US100即20A超级滚子链,级速度可达50米/分以上。

    2、带有后缀的链号

    (1)H系列

    加重型滚子链 H—Heavy

    例如:CSBH即08B加强链

    (2)HP系列

    空心销轴链 H—Hollow P—Pin

    例如:40HP、08A空心销轴滚子链

    (3)SS系列

    不锈钢链 S1—Stainless S2—Steel

    例如:60SS即12A不锈钢滚子链

    (4)NP系列

    镀镍链 N—Nickel P—Piated

    例如:80NP即16A镀锌05B滚子链

    (5)ZP系列

    镀锌链 Z—Zinc P—Plated

    例如:05BZP即镀锌05B滚子链

    (6)SB系列

    侧弯链 S—Side B—Bow;也表示粉末冶金套筒链 S—Sintered B—Bushing

    例如:10A—ISB即10A单排侧弯滚子链,40SB即08A自润滑链

    (7)CU系列

    同SB系列,CU—Curved

    例如:50CU即10A侧弯滚子链

    (8)C系列

    开口销连接型滚子链 C—Cotter

    例如:2040C即08A双节距传动滚子链,用开口销环接

    (9)R系列

    用铆头环接之滚子链 R—Riveted

    例如:2060R即12A双节距滚子链,环节处用开口销或卡簧,其余铆死。

    (10)MO系列

    免维修O型密封圈链条 M—Maintenance free

    O—O Ring chain

    例如:428MO即4280型密封圈摩托车链

    (11)W系列

    倍速链

    C2050W即10A双节距倍速输送链,为日本KANA编号

    (12)WR系列

    管钳链 WR—Wrench chain

    例如:50WR即节距15.875管钳链

    3、采用汉语拼音的链号

    (1)BS系列

    倍速链 B——Bei S——Su

    例如:BS25——C210A 即C2050W、10A双节距倍速链

    (2)LT系列

    立体车库链 L——Li T——Ti

    例如:16ALT——2 即16A双排立体车库链
